Bakit Ka Dapat Pumili ng isang Shear Type Air Cutter Slitting Machine kaysa sa Iba pang Paraan ng Slitting?

Sa pag-convert ng mga operasyon kung saan ang mga rolyo ng pelikula, foil, papel, nonwoven na tela, o nababaluktot na materyal sa packaging ay dapat na hatiin sa mas makitid na lapad, ang pagpili ng mekanismo ng pagputol ay may direkta at nasusukat na epekto sa kalidad ng gilid, bilis ng produksyon, materyal na ani, at gastos sa pagpapanatili ng kagamitan. Ang shear type air cutter slitting machine — isang configuration na gumagamit ng pneumatically actuated rotary shear blades upang i-cut ang materyal sa pamamagitan ng scissor-like shearing action — ay naging isa sa mga pinakatinatanggap na teknolohiya ng slitting sa buong packaging, electronics, medikal, at industriyal na pag-convert ng materyal. Ang pag-unawa sa mga partikular na pakinabang na inaalok ng uri ng makinang ito sa mga alternatibong score-cut, crush-cut, at razor-cut ay nagbibigay ng malinaw na batayan para sa paggawa ng matalinong mga desisyon sa kagamitan sa kapital.

Paano Gumagana ang Shear Type Air Cutter Slitting

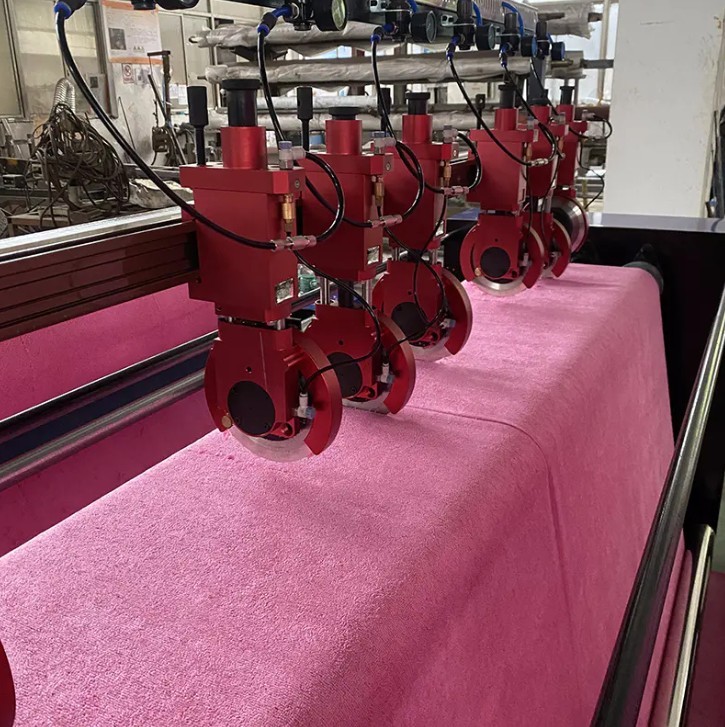

Bago suriin ang mga pakinabang, ang isang malinaw na pag-unawa sa prinsipyo ng pagpapatakbo ay kapaki-pakinabang. Sa configuration ng shear type slitting, ang mga pares ng circular upper at lower blades ay nakaposisyon sa kahabaan ng lapad ng web path. Ang itaas na blade ay nagsasapawan sa ibabang blade ng isang kinokontrol na halaga - karaniwan 0.5 hanggang 2.0 mm — at ang dalawang counter-rotating na blades ay naglalagay ng puwersa ng paggugupit sa web habang ito ay dumadaan sa pagitan ng mga ito, pinuputol ito sa parehong mekanikal na paraan gaya ng paggupit ng papel ng gunting. Ang pagtatalaga ng "air cutter" ay tumutukoy sa pneumatic actuation system: ang mga compressed air cylinder ay nakikipag-ugnayan at tinatanggal ang mga may hawak ng blade, na pinoposisyon ang mga blades nang may katumpakan at naglalapat ng pare-pareho, nakokontrol na lateral force upang mapanatili ang tamang blade-to-blade contact sa buong slitting run.

Ang pneumatic engagement system na ito ay mahalaga sa ilan sa pinakamahalagang pakinabang sa pagpapatakbo ng makina. Hindi tulad ng mga mechanically fixed blade holder na nangangailangan ng manu-manong repositioning gamit ang mga hand tool, ang mga pneumatically actuated holder ay maaaring ikonekta at mabilis na matanggal mula sa isang control panel, at ang air pressure na ibinibigay sa bawat blade station ay direktang kinokontrol ang lateral force — tinatawag na side force o overlap force — na inilalapat sa mga blades. Ang pagsasaayos ng puwersang ito sa pamamagitan ng pagpapalit ng presyon ng suplay ay tumatagal ng ilang segundo, nang hindi humihinto sa makina o pisikal na hinawakan ang blade assembly.

Superior Edge Quality Sa Maraming Materyal

Ang kalidad ng gilid ay ang pinakakinahinatnang katangian ng output ng anumang operasyon ng slitting, at ang shear cutting mechanism ay gumagawa ng patuloy na mas malinis na mga gilid kaysa sa score-cut o crush-cut na mga pamamaraan sa pinakamalawak na hanay ng mga uri ng materyal. Sa shear slitting, ang mga materyal na hibla o molecular chain ay malinis na pinuputol ng magkasalungat na mga mukha ng blade na dumadaan sa malapit, na may kaunting puwersa ng compressive na inilapat patayo sa ibabaw ng web. Gumagawa ito ng slit na gilid na tuwid, makinis, at walang basag-basag na pagkapunit, pagbuo ng alikabok, o pagkulot ng gilid na kadalasang ginagawa ng pagputol ng marka sa malutong o layered na mga materyales.

Para sa mga multilayer film na ginagamit sa flexible packaging — gaya ng PET/AL/PE o nylon/PE laminates — ang pagkilos ng paggupit ng paggupit ay humahawak sa bawat layer sa compression sa pagitan ng dalawang blades nang sabay-sabay, na pumipigil sa interlayer delamination sa slit edge na karaniwang nangyayari kapag ang mga crush-cut na pamamaraan ay naglalapat ng hindi pantay na compressive loading sa laminate thickness. Ang aluminum foil, na partikular na madaling ma-crack sa gilid sa ilalim ng score-cut stress, ay mahusay na tumutugon sa shear cutting dahil ang shearing action ay namamahagi ng pagputol ng stress sa gilid sa halip na ituon ito sa isang score line.

Epekto sa Kalidad ng Edge sa Mga Proseso sa Downstream

Ang mga malinis na slit edge ay may mga pakinabang na dumadaloy sa pamamagitan ng nagko-convert at end-use na supply chain. Sa naka-print na packaging, ang mga depekto sa gilid ay bumubuo ng mga nakikitang pagtanggi sa kalidad sa retail. Sa electrode foil slitting ng baterya para sa mga cell ng lithium-ion, ang mga gilid na walang burr ay isang kritikal na pangangailangan sa kaligtasan — ang mga metal na burr sa gilid ng electrode ay maaaring tumagos sa separator at magdulot ng mga panloob na short circuit. Sa medikal na packaging, ang integridad ng gilid ay bahagi ng pagpapatunay ng kalidad ng selyo. Ang pare-parehong gilid na output ng uri ng paggugupit ng hangin ay binabawasan ang mga rate ng depekto sa mga downstream na checkpoint na ito, na nagpapababa sa kabuuang gastos sa kalidad sa buong chain ng produksyon.

Mabilis at Tumpak na Pagpoposisyon ng Blade Sa Pamamagitan ng Pneumatic Actuation

Sa mga high-mix converting environment kung saan ang mga slit width ay madalas na nagbabago sa pagitan ng mga production order, ang oras na kinakailangan upang muling iposisyon ang mga blade assemblies ay isang direktang driver ng machine downtime at labor cost. Direktang tinutugunan ito ng pneumatic actuation system ng air cutter slitting machine. Ang mga may hawak ng talim ay naka-mount sa isang precision shaft o beam at maaaring i-slid sa mga kinakailangang posisyon na ang mga blades ay nasa nakahiwalay na estado. Kapag nakaposisyon na, ang pagpindot sa air engagement control ay magdadala sa mga blades sa pagputol ng contact sa ilalim ng isang segundo bawat istasyon, nang walang anumang manu-manong paghihigpit, pag-clamping, o mekanikal na pagsasaayos ng mga indibidwal na may hawak ng blade.

Sa mga ganap na tampok na makina, ang side force na inilapat ng mga pneumatic cylinder ay maaaring itakda nang isa-isa sa bawat blade station gamit ang proportional pressure regulators, na nagpapahintulot sa operator na i-fine-tune ang cut quality para sa iba't ibang materyales o iba't ibang posisyon sa lapad ng web — halimbawa, paglalapat ng mas mataas na side force sa mga edge trim station at lower force sa interior slit positions — nang hindi binabago ang blades o hardware. Ang antas na ito ng kontrol sa bawat istasyon ay hindi available sa mga mechanically actuated slitting system at ito ay isang makabuluhang kalamangan sa flexibility ng proseso para sa mga converter na nagpapatakbo ng magkakaibang mga detalye ng materyal sa parehong makina.

Nabawasang Pagbuo ng Alikabok at Debris

Maraming nagko-convert na mga application ay lubhang sensitibo sa kontaminasyon ng particulate. Hindi kayang tiisin ng mga electronic component tape, optical film, packaging ng medikal na device, at mga materyal na naproseso sa malinis na silid ang pagputol ng alikabok o micro-debris na idineposito sa ibabaw ng web sa panahon ng slitting. Ang mga pamamaraan ng Score-cut at crush-cut ay naglalapat ng compressive force na nakakasira ng materyal sa cut line, na bumubuo ng mga pinong particle — lalo na mula sa mga malutong na materyales gaya ng PET film, polypropylene, at coated papers — na nakakahawa sa mga slit roll at sa nagko-convert na kapaligiran.

Ang mekanismo ng paggupit ng paggupit ay gumagawa ng kapansin-pansing mas kaunting particulate dahil ang materyal ay pinutol ng magkasalungat na mga mukha ng talim sa halip na nabali sa ilalim ng compression. Ang pagkilos ng malinis na gunting ay nag-iiwan ng kaunting materyal sa hiwa na mukha upang masira bilang mga labi. Para sa mga aplikasyon na nangangailangan mga pamantayan sa kalinisan na katumbas ng ISO Class 7 o mas mahusay , ang shear slitting ay karaniwang ang tanging mechanically viable cutting method na makakatugon sa mga kinakailangan ng particulate nang hindi isinasama ang buong slitting zone sa isang na-filter, may pressure na kapaligiran.

Ang pinababang pagbuo ng alikabok ay nakikinabang din sa mahabang buhay ng talim at makina. Ang pagputol ng alikabok na hindi mahusay na nakuha mula sa makina ay naiipon sa mga ibabaw ng bearing, mga linear na gabay, at mga may hawak ng blade, na nagpapabilis sa pagkasira at nag-aambag sa hindi tumpak na pagpoposisyon sa paglipas ng panahon. Ang isang shear-cut machine na nagpapatakbo ng malinis na materyales ay gumagawa ng mas kaunting panloob na kontaminasyon, na nagpapababa ng dalas ng pagpapanatili at nagpapahaba ng agwat ng serbisyo sa pagitan ng mga katumpakan na pagpapalit ng bahagi.

Mataas na Bilis na Operasyon na may Pare-parehong Pagganap ng Pagputol

Ang mga shear type air cutter slitting machine ay idinisenyo para sa tuluy-tuloy na high-speed na pagproseso ng web. Ang mga modernong makina sa kategoryang ito ay gumagana sa bilis ng web mula sa 200 m/min para sa mas mabibigat na laminate hanggang 800 m/min o mas mataas para sa thin film application , depende sa materyal, lapad ng hiwa, at mga kinakailangan sa pag-igting ng paikot-ikot. Ang rotary shear cutting action ay maayos na umuusad sa pagtaas ng web speed dahil ang cutting force ay patuloy na inilalapat ng counter-rotating blades sa halip na pasulput-sulpot tulad ng sa die-cut o perforating configuration. Walang mechanical impact event na maglilimita sa bilis o mangangailangan ng dynamic na pagbabalanse sa matataas na bilis.

Higit sa lahat, ang pneumatic side force na nagpapanatili ng blade contact ay hindi nakasalalay sa bilis ng web — ito ay isang static na puwersa na inilalapat ng air cylinder kahit gaano kabilis ang paggalaw ng web sa cutting zone. Nangangahulugan ito na ang kalidad ng gilid na ginawa sa 100 m/min ay mahalagang magkapareho sa kalidad ng gilid sa 600 m/min, basta't kontrolado nang tama ang pag-igting at pagsubaybay. Ang mga pamamaraan ng Score-cut at crush-cut, sa kabilang banda, ay kadalasang nagpapakita ng mga pagbabago sa kalidad ng gilid na umaasa sa bilis dahil nagbabago ang mga puwersa ng compressive at friction dynamics sa cutting point habang tumataas ang bilis ng web.

Versatility sa Mga Uri at Kapal ng Materyal

Ang isa sa mga pinakamahalagang bentahe sa komersyo ng pagsasaayos ng gupit na uri ng air cutter ay ang kakayahang magproseso ng isang tunay na malawak na hanay ng mga materyales sa parehong platform ng makina sa pamamagitan ng pagsasaayos ng geometry ng talim, puwersa sa gilid, overlap, at pag-igting sa web. Ang talahanayan sa ibaba ay nagbubuod ng mga karaniwang kategorya ng materyal at kung paano iniangkop ang mga parameter ng shear slitting para sa bawat isa.

Ang kakayahang umangkop na ito ay isang pangunahing bentahe sa ekonomiya para sa mga nagko-convert na nagpoproseso ng maraming linya ng produkto sa nakabahaging kagamitan. Ang isang solong shear type air cutter slitting machine ay maaaring muling i-configure sa pagitan ng foil, film, laminate, at nonwoven na tumatakbo sa loob ng iisang shift sa pamamagitan ng pagpapalit ng geometry ng blade at pagsasaayos ng mga setting ng pneumatic pressure — inaalis ang pangangailangan para sa mga dedikadong makina sa bawat materyal na pamilya na kung hindi man ay kakailanganin sa hindi gaanong adjustable na mga teknolohiya sa pagputol.

Pinahabang Buhay ng Serbisyo ng Blade at Mababang Gastos sa Tooling

Ang haba ng buhay ng blade ay isang makabuluhang variable ng gastos sa pagpapatakbo sa mga operasyon ng pag-slitting na may mataas na volume. Shear type blades — karaniwang gawa mula sa high-speed steel (HSS), tungsten carbide, o ceramic-coated tool steel — magsuot ng mas dahan-dahan kaysa sa score-cut o crush-cut tooling dahil ang pagkilos ng paggugupit ay namamahagi ng cutting stress sa buong gilid ng talim ng circumference sa halip na ituon ito sa iisang puntos. Habang umiikot ang blade habang naglalakbay sa web, ang iba't ibang bahagi ng gilid ay nakikibahagi sa materyal nang sunud-sunod, na nagkakalat ng pagkasira sa paligid ng perimeter ng blade sa halip na lumikha ng isang naka-localize na pagkasuot na flat gaya ng nangyayari sa mga nakatigil na kutsilyo sa pagmamarka.

Ang pneumatic side force system ay nag-aambag sa buhay ng blade sa banayad ngunit mahalagang paraan: sa pamamagitan ng pagpayag sa operator na itakda ang minimum na side force na kinakailangan upang makamit ang kinakailangang kalidad ng hiwa, pinipigilan nito ang sobrang pagpilit na mabilis na nakakapurol ng mga blades kapag manu-manong hinihigpitan ng mga operator ang mga may hawak ng blade na lampas sa pinakamainam na setting upang mabayaran ang mga nakikitang problema sa kalidad ng gilid. Ang kontrolado at paulit-ulit na pneumatic force ay nangangahulugan na ang mga blades ay patuloy na gumagana sa tamang antas ng pakikipag-ugnayan, na nagma-maximize sa pagitan sa pagitan ng muling pag-harpen o pagpapalit ng mga cycle.

• Karaniwang nakakamit ang mga carbide shear blades sa mga application ng manipis na pelikula 500 hanggang 1,500 km ng web sa pagitan ng resharpening, depende sa abrasiveness ng materyal at grade ng blade.
• Ang mga pagod na blades ay kadalasang maaaring muling pahasin nang maraming beses bago palitan, na ang bawat cycle ng muling paghahasa ay nagpapanumbalik ng ganap na pagganap ng pagputol sa isang maliit na bahagi ng bagong halaga ng blade.
• Ang pneumatic disengagement ay nagbibigay-daan sa pag-inspeksyon at pagpapalit ng talim nang walang mga tool sa karamihan ng mga disenyo ng makina, na binabawasan ang oras ng paggawa sa pagpapanatili sa bawat pagbabago ng blade sa wala pang limang minuto bawat istasyon.

Pinahusay na Kaligtasan sa Pamamagitan ng Pneumatic Blade Control

Ang kaligtasan ng operator sa mga operasyon ng slitting ay isang patuloy na pag-aalala dahil sa matulis na rotary blades na kasangkot. Ang pneumatic engagement system ng air cutter slitting machine ay nagbibigay ng makabuluhang pagpapabuti sa kaligtasan kumpara sa mechanically actuated blade holder na nangangailangan ng mga operator na maabot ang blade zone gamit ang mga hand tool sa panahon ng pag-setup o pagsasaayos. Sa pneumatic actuation, ang mga blades ay maaaring ganap na matanggal mula sa cutting position gamit ang isang panel control bago ang anumang operator contact sa blade assembly ay kinakailangan. Maraming mga disenyo ng makina ang nagsasama ng mga interlock na pangkaligtasan na awtomatikong humihiwalay sa lahat ng mga blade station kapag binuksan ang mga bantay o kapag ang emergency stop circuit ay na-activate.

Ang kakayahang alisin kaagad ang mga blades nang hindi humihinto sa web drive ay mahalaga din sa pagpapatakbo. Kung ang isang web splice, defect patch, o dayuhang bagay ay lumalapit sa slitting station, ang operator ay maaaring pansamantalang tanggalin ang mga blades upang payagan ang anomalya na dumaan nang hindi nakikipag-ugnayan sa mga cutting edge - pinipigilan ang pagkasira ng blade at pag-iwas sa isang web break na mangangailangan ng buong paghinto ng makina at pag-rethreading cycle. Ang kakayahang ito ay partikular na pinahahalagahan sa mga high-speed na operasyon kung saan ang paghinto at pag-restart ng makina ay kumakatawan sa isang makabuluhang gastos sa produktibidad.

Buod ng Mga Bentahe: Kailan Tukoy ng isang Shear Type Air Cutter

Ang shear type air cutter slitting machine ay naghahatid ng pinakanakakahimok na kumbinasyon ng mga pakinabang sa mga sumusunod na senaryo ng pagpapatakbo:

• Pag-convert ng mga operasyon sa pagpoproseso ng manipis o malutong na mga pelikula, foil, at laminate kung saan ang kalidad ng gilid at walang alikabok na pagputol ay kritikal sa pagganap ng produkto o pagtanggap ng customer.
• Mga high-mix na production environment na may madalas na slit width changeovers, kung saan ang mabilis na pneumatic blade engagement at disengagement ay binabawasan ang oras ng pag-setup at pina-maximize ang paggamit ng makina.
• High-speed slitting lines kung saan ang pare-parehong kalidad ng gilid sa buong hanay ng bilis ng makina ay kinakailangan nang walang mga pagsasaayos ng proseso na umaasa sa bilis.
• Ang mga aplikasyon sa electronics, medikal, at pagmamanupaktura ng baterya kung saan ang kontaminasyon ng particulate mula sa pagputol ng mga labi ay dapat mabawasan upang matugunan ang kalidad ng produkto o mga pamantayan sa regulasyon.
• Mga operasyong naglalayong bawasan ang kabuuang gastos sa tooling sa pamamagitan ng pinahabang buhay ng blade na pinagana ng kontrolado, pneumatically regulated side force kaysa sa manu-manong higpitan ang mga mechanical blade holder.

Sa lahat ng mga sitwasyong ito, ang kumbinasyon ng air cutter slitting machine ng shear type ng precision pneumatic control, malinis na shearing action, mabilis na pag-setup, at malawak na material compatibility ay naglalagay nito bilang ang pinaka-technically well-rounded slitting platform na available para sa hinihingi na mga converting application.
