An awtomatikong ultrasonic quilting machine ay isang industriyal na sistema ng pagpoproseso ng tela na nagbubuklod at nagpapa-pattern ng maraming layer ng tela — karaniwang isang tela sa mukha, isang filling material tulad ng polyester batting o wadding, at isang backing layer — gamit ang high-frequency ultrasonic vibration kaysa sa conventional needle-and-thread stitching. Pinapalitan ng teknolohiya ang mekanikal na pananahi ng isang tumpak na kontroladong sistema ng paghahatid ng enerhiya ng acoustic na bumubuo ng localized frictional heat sa interface ng tela, pagtunaw at pagsasama-sama ng mga synthetic fiber layer sa tinukoy na mga punto o kasama ang tuluy-tuloy na mga pattern upang lumikha ng quilted na istraktura. Ang resulta ay isang permanenteng bonded, patterned textile assembly na visually at functionally na katumbas ng tradisyonal na stitched quilt ngunit ginawa sa mas mataas na bilis, na walang thread consumption, walang needle breakage downtime, at walang seam pucker o thread tension management challenges.
Ang "awtomatikong" pagtatalaga ay tumutukoy sa pagsasama ng computerized pattern control, servo-driven na fabric feed system, at awtomatikong pagsubaybay sa proseso na nagbibigay-daan sa mga modernong ultrasonic quilting machine na magsagawa ng mga kumplikado, multi-element na pattern ng quilting sa malawak na lapad ng tela na may kaunting interbensyon ng operator. Ang mga kontemporaryong awtomatikong ultrasonic quilting machine ay may kakayahang gumawa ng mga natapos na quilted panel sa bilis na 20 hanggang 80 metro kada minuto depende sa pagiging kumplikado ng pattern, uri ng tela, at ultrasonic na mga parameter — mga rate ng produksyon na imposibleng makamit gamit ang conventional multi-needle quilting machine na tumatakbo sa parehong density ng pattern.
Ang pag-unawa sa kung paano gumagana ang isang awtomatikong ultrasonic quilting machine ay nangangailangan ng malinaw na pagkaunawa sa pisikal na mekanismo kung saan ang ultrasonic energy ay nagbubuklod sa mga synthetic textile layer — isang prosesong sa panimula ay naiiba sa anumang mechanical fastening o adhesive bonding method. Ang mekanismo ng pagbubuklod ay intermolecular frictional heating, na hinimok ng mabilis na cyclic deformation ng mga polymer molecule sa ilalim ng impluwensya ng isang high-frequency acoustic field.
Kapag ang isang vibrating ultrasonic horn — oscillating sa mga frequency na 20 kHz, 35 kHz, o 40 kHz depende sa disenyo ng makina — ay pinindot laban sa isang stack ng mga synthetic na layer ng tela sa isang tinukoy na contact pressure, ang acoustic energy ay kumakalat sa pamamagitan ng materyal bilang compressive at shear stress wave. Sa mga interface sa pagitan ng mga layer ng tela, at sa loob ng istraktura ng hibla ng tela mismo, ang mabilis na cyclic mechanical deformation ay nagiging sanhi ng mga segment ng polymer chain na lumipat laban sa isa't isa sa mga rate na masyadong mabilis para sa viscous relaxation ng materyal upang ma-accommodate. Ang panloob na friction na ito ay nagko-convert ng mekanikal na enerhiya sa thermal energy na may pambihirang spatial na katumpakan — ang pag-init ay nangyayari nang eksakto sa mga materyal na interface at fiber contact point kung saan ang acoustic stress ay puro, sa halip na ilapat sa labas at isinasagawa sa loob tulad ng sa mga karaniwang proseso ng pag-init.
Ang na-localize na pagtaas ng temperatura sa bonding zone ay umaabot at lumampas sa melting point ng synthetic fiber polymers — karaniwang 255–265°C para sa polyester — sa loob ng milliseconds ng pagkakadikit ng sungay. Ang molten polymer ay dumadaloy sa ilalim ng inilapat na contact pressure, naghahalo-halo sa interface ng layer at pinupuno ang mga interstitial space sa pagitan ng mga fibers mula sa mga katabing layer. Kapag ang ultrasonic na enerhiya ay inalis at ang materyal ay lumalamig — isang proseso na tumatagal lamang ng isang bahagi ng isang segundo sa ilalim ng patuloy na contact pressure ng sungay — ang halo-halong polimer ay tumigas sa isang monolitik, covalently na tuloy-tuloy na bono na mas malakas sa istruktura kaysa sa nakapalibot na hindi natutunaw na hibla sa maraming kaso. Ito ang mekanismo ng pagbubuklod na gumagawa ng katangiang nakataas, naka-embossed na hitsura ng mga pattern ng ultrasonically quilted — ang naka-compress, natunaw na mga bonding zone ay bahagyang mas manipis at mas siksik kaysa sa nakapalibot na tela, na lumilikha ng isang texture na relief na tumutukoy sa pattern ng quilting.
Ang isang kumpletong awtomatikong ultrasonic quilting machine ay nagsasama ng ilang natatanging mga subsystem na dapat gumana sa tumpak na koordinasyon upang makagawa ng pare-pareho, mataas na kalidad na quilted output. Ang pag-unawa sa function ng bawat bahagi ay mahalaga para sa mga operator, maintenance engineer, at procurement specialist na sinusuri ang mga detalye ng makina.
Ang ultrasonic generator — tinatawag ding power supply o converter — ay ang electrical heart ng system. Nangangailangan ito ng karaniwang mains AC power (karaniwang 220V o 380V sa 50/60 Hz) at kino-convert ito sa isang high-frequency AC electrical signal sa operating frequency ng ultrasonic system — kadalasan ay 20 kHz para sa heavy textile application o 35–40 kHz para sa mas pino at mas mataas na resolution na bonding work. Ang mga modernong digital generator ay gumagamit ng phase-locked loop (PLL) control circuits upang patuloy na subaybayan at mapanatili ang resonance sa transducer-booster-horn assembly habang nagbabago ito ng temperatura habang tumatakbo, na tinitiyak ang matatag na paghahatid ng enerhiya anuman ang mga variation ng load. Ang power output ng generator para sa mga quilting application ay karaniwang umaabot mula 500W hanggang 3,000W bawat bonding head, na may mga multi-head machine na nagdadala ng maraming generator na tumatakbo nang magkasabay.
Kino-convert ng transduser ang high-frequency electrical signal mula sa generator sa mechanical vibration gamit ang piezoelectric effect. Naglalaman ito ng isang stack ng piezoelectric ceramic disc — karaniwang lead zirconate titanate (PZT) — na lumalawak at kumukunot bilang tugon sa alternating electrical field, na bumubuo ng longitudinal mechanical oscillations sa parehong frequency ng electrical input. Ang transducer ay precision-manufactured upang tumunog nang mekanikal sa dalas ng disenyo nito, na nagpapalaki ng kahusayan sa conversion ng enerhiya. Ang amplitude ng panginginig ng boses sa mukha ng output ng transducer ay karaniwang 5–10 microns, na pinalalakas ng booster at horn sa mga antas na kinakailangan para sa epektibong pag-bonding ng textile.
Ang booster ay isang intermediate acoustic component na nagpapalaki o nagpapahina sa vibration amplitude mula sa transducer bago ito umabot sa sungay. Ang iba't ibang mga ratio ng booster (1:1, 1:1.5, 1:2) ay nagbibigay-daan sa system na i-tune para sa iba't ibang kapal ng materyal at kinakailangan ng bonding force. Ang sungay — tinatawag ding sonotrode — ay ang sangkap na gumagawa ng direktang kontak sa tela at naghahatid ng ultrasonic energy sa bonding zone. Ang geometry ng sungay ay napakahalaga: ang hugis nito ay dapat na idinisenyo upang tumunog sa dalas ng system habang naghahatid ng pare-parehong vibration amplitude sa buong mukha nito. Para sa mga aplikasyon ng quilting, ang mga sungay ay karaniwang cylindrical na may patterned working face — ang embossed pattern sa horn face ay tumutukoy sa quilting pattern na inilipat sa tela, na may mga nakataas na feature na tumutuon sa ultrasonic energy sa mga nilalayong bonding point.
Sa mga rotary ultrasonic quilting system — ang configuration na ginagamit sa karamihan ng mga awtomatikong high-speed quilting machine — ang tela ay patuloy na dumadaan sa pagitan ng vibrating horn at ng umiikot na pattern na metal roller na tinatawag na anvil. Ang anvil ay nagdadala ng embossed quilting pattern sa ibabaw nito at umiikot sa pag-synchronize sa bilis ng feed ng tela. Tinutukoy ng agwat sa pagitan ng sungay at ng anvil ang contact pressure na inilapat sa tela sa mga bonding point — ang tumpak na kontrol ng gap, na kadalasang nakakamit sa pamamagitan ng servo-driven horn positioning, ay kritikal para sa pare-parehong kalidad ng bono. Masyadong maliit na agwat ay gumagawa ng hindi sapat na presyon para sa kumpletong pagtunaw at pagbubuklod; ang sobrang agwat ay nagpapahintulot sa sungay na tumalbog o ang tela ay madulas, na nagbubunga ng hindi regular o hindi kumpletong mga bono.

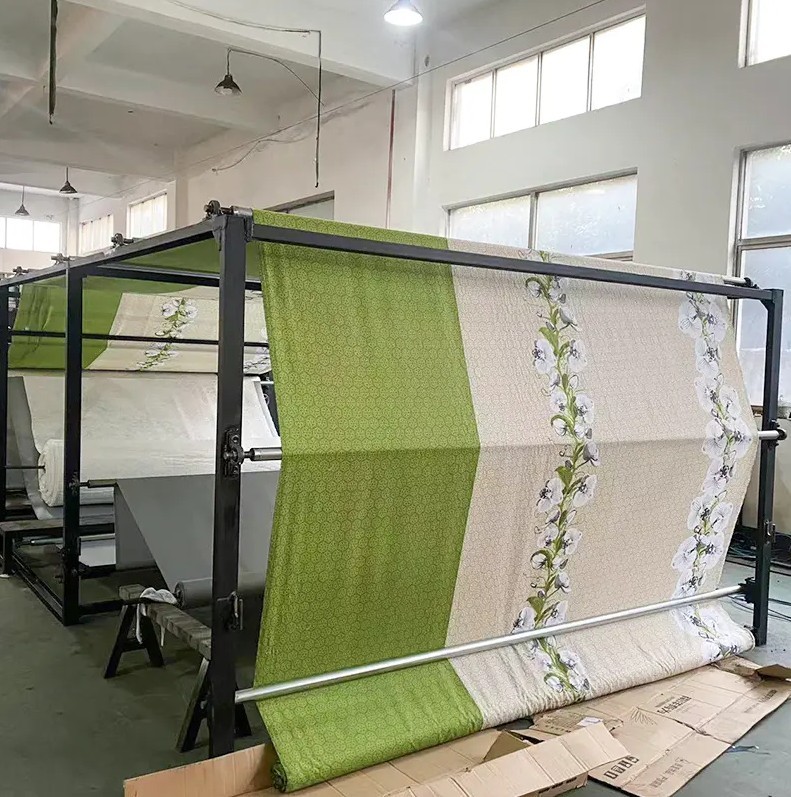

Ang sistema ng awtomatikong paghawak ng tela ay nagpapakain sa tela ng mukha, batting, at backing na mga layer mula sa magkahiwalay na mga roll ng supply, tumpak na inihanay ang mga ito, pinapanatili ang kontroladong tensyon sa buong lapad ng gumagana, at iginuhit ang pinagsamang composite sa pamamagitan ng makina sa naka-program na bilis. Tinitiyak ng mga servo-driven nip roll, edge guide, at tension control dancer na ang lahat ng layer ay papasok sa bonding zone sa perpektong pagpaparehistro nang walang kulubot, skew, o tension variation — alinman sa mga ito ay magbubunga ng pattern misalignment o bonding defects sa tapos na produkto.
Ang kumpletong pagkakasunud-sunod ng produksyon sa isang awtomatikong ultrasonic quilting machine ay sumusunod sa isang tinukoy na daloy ng proseso mula sa paglo-load ng hilaw na materyal hanggang sa natapos na output ng quilted panel:
Ang "awtomatikong" kakayahan ng mga modernong ultrasonic quilting machine ay natanto sa pamamagitan ng mga sopistikadong CNC (computer numerical control) system na namamahala sa bawat aspeto ng pattern execution, machine speed, at process parameter management. Sa mga machine na gumagamit ng flat-bed o multi-axis bonding head configuration — kumpara sa purong rotary anvil system — ang bonding head ay pinapatakbo ng mga servo motor sa lapad ng tela habang umuusad ang tela, na nagpapatupad ng mga kumplikadong naka-program na pattern sa ilalim ng closed-loop na kontrol sa posisyon na may katumpakan sa pagpoposisyon na ±0.1 mm o mas mahusay.
Ang mga pattern na library na nakaimbak sa machine controller ay nagbibigay-daan sa mga operator na pumili mula sa daan-daang pre-programmed quilting designs — mula sa simpleng diamond grids hanggang sa kumplikadong floral, geometric, at custom na pattern ng logo — at magpalipat-lipat sa pagitan ng mga pattern sa ilang minuto sa pamamagitan ng pag-load ng bagong program kaysa sa pisikal na pagbabago ng tooling. Para sa mga rotary anvil machine, ang mga pagbabago sa pattern ay nangangailangan ng pisikal na anvil roller exchange, ngunit ang awtomatikong parameter recall system ng makina ay naglo-load ng wastong bilis, presyon, at mga setting ng kapangyarihan na nauugnay sa bawat anvil pattern nang awtomatiko, na pinapaliit ang oras ng pag-setup at error ng operator. Ang pagsasama-sama ng mga panel ng touch-screen na HMI (human-machine interface) na may intuitive pattern visualization ay nagbibigay-daan sa mga hindi gaanong karanasan na mga operator na mag-set up at magpatakbo ng produksyon nang mahusay, habang ang data logging function ay patuloy na nagtatala ng mga parameter ng proseso para sa kalidad ng traceability at mga layunin ng pag-optimize ng proseso.
Ang mga bentahe at limitasyon sa pagganap ng mga awtomatikong ultrasonic quilting machine ay nagiging malinaw kapag direktang inihambing laban sa maginoo na multi-needle quilting machine sa mga sukat na pinakamahalaga sa mga industriyal na producer ng tela:
| Parameter | Ultrasonic Quilting | Needle Quilting |
| Paraan ng Pagbubuklod | Ultrasonic na pagsasanib ng mga sintetikong hibla | Mechanical stitching na may sinulid |
| Pagkonsumo ng Thread | wala | Mataas — pangunahing natupok na gastos |
| Bilis ng Produksyon | 20–80 m/min | Karaniwang 5–20 m/min |
| Oras ng Pagkabasag ng Karayom | wala | Madalas at magastos |
| Mga Katugmang Materyales | Synthetic lamang (polyester, nylon, PP) | Natural at sintetikong tela |
| Pattern Flexibility | Mataas na may CNC; limitado sa pamamagitan ng palihan sa umiinog | Mataas na may multi-needle pantograph |
| Pagtatak sa gilid | Oo — tinatakan ng mga bono ang mga gilid nang sabay-sabay | Hindi — kinakailangan ang hiwalay na pagtatapos sa gilid |
| Water Resistance sa Bond Points | Mahusay - walang butas ng karayom | Mahina - ang butas ng karayom ay nagpapahintulot sa pagtagas |
Ang mekanismo ng ultrasonic bonding ay ganap na nakadepende sa thermoplastic na pag-uugali ng mga sintetikong polimer — ang kakayahan ng fiber material na matunaw, dumaloy, at muling magpapatatag sa ilalim ng kinokontrol na mga kondisyon ng thermal at pressure. Tinutukoy ng pangunahing kinakailangan na ito ang parehong lakas ng teknolohiya ng ultrasonic quilting at ang pangunahing limitasyon nito: eksklusibo itong gumagana sa mga thermoplastic na sintetikong materyales at hindi maaaring mag-bond ng mga natural na hibla tulad ng cotton, wool, o sutla na hindi natutunaw ngunit sa halip ay char o nabubulok kapag pinainit.
Ang mga materyales na ganap na katugma sa ultrasonic quilting ay kinabibilangan ng:
Para sa mga produktong nangangailangan ng natural na fiber face fabric — gaya ng cotton-covered down quilts o wool-topped mattress toppers — hybrid approaches ay maaaring gamitin kung saan ang synthetic scrim o backing layer ay nagbibigay ng thermoplastic bonding medium habang ang natural fiber face fabric ay mekanikal na hawak ng mga compressed bond zone nang hindi nangangailangan ng mga face fibers mismo na matunaw. Ang diskarte na ito ay nangangailangan ng maingat na proseso ng pag-optimize upang makamit ang katanggap-tanggap na lakas ng bono nang hindi nakakasira sa natural na ibabaw ng hibla, at ito ay isang aktibong lugar ng pag-unlad para sa mga tagagawa na naglalayong palawakin ang ultrasonic quilting sa mga premium na segment ng bedding na kasalukuyang pinangungunahan ng needle quilting.
Ang mga awtomatikong ultrasonic quilting machine ay nagsisilbi sa malawak at lumalagong hanay ng mga sektor ng produktong pang-industriya, na bumibilis ang paggamit habang kinikilala ng mga tagagawa ang pagiging produktibo, kalidad, at mga bentahe sa gastos na inihahatid ng teknolohiya kaysa sa kumbensyonal na pagtahi:
Ang pagpapanatili ng isang awtomatikong ultrasonic quilting machine sa peak operating condition ay nangangailangan ng pansin sa partikular na wear at failure mode ng ultrasonic components — na sa panimula ay naiiba sa mekanikal na mga pattern ng pagsusuot ng needle quilting machine kung saan mas pamilyar ang maraming textile maintenance engineer.
Ang ultrasonic horn ay ang pinakamataas na wear component sa system. Ang paulit-ulit na pagkakadikit sa mga ibabaw ng tela at anvil ay nagdudulot ng progresibong pagkasira ng mukha ng sungay, na nagpapabago sa pamamahagi ng vibration amplitude at kalaunan ay nagpapababa sa kalidad ng bono at kahulugan ng pattern. Dapat na regular na suriin ang kondisyon ng mukha ng sungay — linggu-linggo sa mga kapaligirang may mataas na produksiyon — at ang mga sungay ay dapat muling i-machine o palitan kapag lumampas ang pagsusuot ng mukha sa tolerance specification ng manufacturer. Ang mga sungay ng Titanium alloy, habang mas mahal kaysa sa mga alternatibong aluminyo, ay nag-aalok ng makabuluhang mas mahabang buhay ng serbisyo at ang gustong materyal para sa tuluy-tuloy na produksyon na mga aplikasyon ng quilting.
Ang piezoelectric transducer ay nangangailangan ng panaka-nakang inspeksyon para sa ceramic cracking — isang failure mode na dulot ng mechanical shock, overtorquing ng stud na kumukonekta sa transducer sa booster, o operasyon sa mga frequency ng resonance na makabuluhang inilipat mula sa disenyo sa pamamagitan ng naipon na pagkasira o mga pagbabago sa temperatura. Ang pagpapatakbo ng generator sa amplitude-controlled na mode sa halip na power-controlled na mode ay binabawasan ang transducer stress sa pamamagitan ng pagpapanatili ng pare-parehong vibration amplitude anuman ang pagkakaiba-iba ng load, pagpapahaba ng buhay ng serbisyo ng transducer. Ang generator calibration at resonance frequency verification ay dapat isagawa kada quarter bilang bahagi ng structured preventive maintenance program upang matiyak na ang buong sistema ay patuloy na gagana sa pinakamataas na kahusayan sa conversion ng enerhiya sa buong buhay ng serbisyo nito.
