Ano ang Ultrasonic Welding Machine at Paano Ito Gumagana?

Ano ang Ultrasonic Welding Machine?

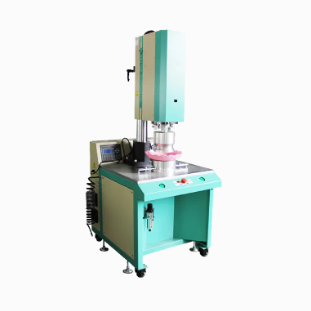

An ultrasonic welding machine ay isang piraso ng pang-industriya na kagamitan na nagdurugtong sa dalawang materyales, kadalasang thermoplastics o metal, sa pamamagitan ng paggamit ng mga high-frequency na panginginig ng boses sa halip na init mula sa panlabas na pinagmulan o mga pandikit. Ang makina ay nagko-convert ng elektrikal na enerhiya sa mekanikal na panginginig ng boses, na pagkatapos ay inilalapat sa mga ibabaw na pinagsasama. Ang vibration na ito ay bumubuo ng localized frictional heat sa interface sa pagitan ng dalawang bahagi, paglambot o pagtunaw ng materyal na sapat lamang upang bumuo ng isang malakas, permanenteng bono habang ito ay lumalamig. Dahil ang proseso ay hindi umaasa sa mga pandikit, solvent, o bukas na apoy, ito ay malawak na itinuturing bilang isang malinis, mabilis, at paulit-ulit na paraan ng pagsali na angkop sa mataas na dami ng mga kapaligiran sa pagmamanupaktura.

Hindi tulad ng tradisyonal na mga pamamaraan ng welding na nangangailangan ng pagtunaw ng isang buong bahagi, ang ultrasonic welding ay nakatutok sa enerhiya nang tumpak sa magkasanib na linya. Binabawasan ng naka-target na diskarte na ito ang materyal na basura, pinapaikli ang mga tagal ng pag-ikot, at pinapaliit ang thermal stress sa mga nakapaligid na lugar, na ginagawa itong mas pinili para sa mga maselang assemblies gaya ng mga electronic na bahagi, mga medikal na device, at mga packaging film.

Paano Gumagana ang Ultrasonic Welding?

Ang prinsipyo ng pagtatrabaho ng isang ultrasonic welding machine ay nakasentro sa pag-convert ng elektrikal na enerhiya sa high-frequency na mechanical vibration, karaniwang nasa pagitan ng 15 kHz at 70 kHz. Ang mga vibrations na ito ay ipinapadala sa pamamagitan ng isang serye ng mga bahagi ng katumpakan na nagpapalaki at nagdidirekta ng enerhiya sa eksaktong punto kung saan kailangang mangyari ang pagbubuklod.

Mga Pangunahing Bahagi ng Machine

Ang bawat ultrasonic welding system ay umaasa sa isang coordinated set ng mga bahagi na nagtutulungan upang makagawa ng pare-parehong weld:

Hakbang-hakbang ang Proseso ng Welding

Kapag na-set up na ang makina, ang aktwal na welding cycle ay mangyayari sa loob ng ilang segundo. Ang pag-unawa sa bawat yugto ay nakakatulong na ipaliwanag kung bakit napakahusay ng proseso:

• Ang dalawang bahagi na pagsasamahin ay nakaposisyon sa pagitan ng sungay at ng anvil, na may dinisenyong contact point na kilala bilang isang energy director sa mga plastic welding application.
• Bumababa ang sungay at inilalapat ang kontroladong presyon upang hawakan nang mahigpit ang mga bahagi
• Ang high-frequency vibration ay isinaaktibo, na lumilikha ng friction sa magkasanib na interface
• Mabilis na nabubuo ang localized na init, lumalambot o natutunaw ang materyal sa contact point lamang
• Humihinto ang panginginig ng boses habang pinapanatili ang presyon, na nagpapahintulot sa natunaw na materyal na patigasin at bumuo ng isang permanenteng molecular bond
• Ang sungay ay binawi at ang natapos, welded na bahagi ay tinanggal mula sa kabit

Ang buong sequence na ito ay karaniwang tumatagal ng mas mababa sa isang segundo para sa maliliit na bahagi at ilang segundo lamang para sa mas malaki o mas kumplikadong mga assemblies, kaya naman ang ultrasonic welding ay angkop na angkop sa mga automated na linya ng produksyon.

Pangunahing Kalamangan ng Ultrasonic Welding

Pinipili ng mga tagagawa ang mga ultrasonic welding machine kaysa sa mga alternatibong paraan ng pagsali para sa ilang praktikal na dahilan. Nag-aalok ang proseso ng kumbinasyon ng bilis, pagkakapare-pareho, at pagkakatugma ng materyal na maaaring itugma ng ilang iba pang mga diskarte.

• Ang napakaikling cycle ng mga oras, madalas sa ilalim ng isang segundo, ay sumusuporta sa high-throughput na pagmamanupaktura
• Walang mga consumable gaya ng adhesives, solvents, o filler materials ang kailangan
• Ang pinakamababang lugar na apektado ng init ay binabawasan ang panganib ng pag-warping o pagkasira ng mga kalapit na bahagi
• Lubos na mauulit ang mga resulta kapag naitakda nang maayos ang mga parameter, na binabawasan ang part-to-part na variation
• Environmental friendly na proseso na walang usok, off-gassing, o mapanganib na byproducts
• Tugma sa automation at robotic integration para sa tuluy-tuloy na produksyon

Mga Karaniwang Aplikasyon sa Buong Industriya

Dahil ang ultrasonic welding ay gumagana sa isang malawak na hanay ng mga thermoplastics, nonwoven na tela, at ilang mga metal, nakahanap ito ng lugar sa maraming industriya. Karaniwang tinutukoy ng partikular na application ang power output ng makina, disenyo ng sungay, at configuration ng fixture.

Ultrasonic Welding kumpara sa Iba pang Paraan ng Pagsasama

Kapag nagpapasya kung ang ultrasonic welding ay ang tamang akma, makakatulong ito na ihambing ito sa iba pang karaniwang mga diskarte sa pagsali tulad ng adhesive bonding at heat staking.

Ang paghahambing na ito ay nagpapakita kung bakit ang ultrasonic welding ay madalas na pinapaboran sa mga setting ng high-speed na produksyon kung saan ang mga pagkaantala sa paggamot o mga karagdagang materyales ay magpapabagal sa output o magdagdag ng gastos.

Pagpili ng Tamang Ultrasonic Welding Machine

Ang pagpili ng naaangkop na makina ay depende sa uri ng materyal, geometry ng bahagi, at kinakailangang dami ng produksyon. Karaniwang sinusuri ng mga mamimili ang mga opsyon sa dalas, mula 15 kHz para sa mas malaki, mas mahihigpit na bahagi hanggang 40 kHz o mas mataas para sa maliliit at maseselang bahagi. Ang power rating, disenyo ng sungay, at ang pagkakaroon ng mga programmable na kontrol para sa amplitude, pressure, at weld time ay may mahalagang papel din sa pagtutugma ng makina sa isang partikular na aplikasyon. Ang mga tagagawa na gumagawa ng sari-saring linya ng produkto ay kadalasang namumuhunan sa mga makina na may nababagong tooling upang ang isang yunit ay makayanan ang maraming disenyo ng bahagi nang walang malaking reconfiguration.

Pinakamahuhusay na Kasanayan para sa Pinakamainam na Kalidad ng Weld

Ang pagkamit ng pare-pareho, malakas na welds ay nangangailangan ng pansin sa parehong pag-setup ng makina at disenyo ng bahagi. Ang mga sumusunod na kasanayan ay nakakatulong na mabawasan ang mga depekto at mapabuti ang pangkalahatang lakas ng weld:

• Magdisenyo ng energy director o shear joint na angkop sa materyal at bahaging geometry
• Itugma ang mga setting ng amplitude at pressure sa partikular na thermoplastic na hinangin
• Siguraduhin na ang mga bahagi ay maayos na nakahanay at nakakabit upang maiwasan ang hindi pantay na paglipat ng enerhiya
• Regular na siyasatin at panatilihin ang ibabaw ng sungay upang maiwasan ang mga hindi pagkakapare-pareho na nauugnay sa pagsusuot
• Patakbuhin ang mga test welds at subaybayan ang data ng lakas ng weld bago gumawa ng buong produksyon

Sa pamamagitan ng pagsasama-sama ng disenyo ng sound part na may wastong pagkakalibrate na kagamitan, maaaring umasa ang mga manufacturer sa mga ultrasonic welding machine upang makapaghatid ng mabilis, malinis, at matibay na mga joint sa malawak na hanay ng mga produkto at industriya.
