Ultrasonic Welding: Proseso, Mga Materyales, Tooling, at Mga Tip sa Praktikal na Setup

Ang ultrasonic welding ay isang proseso ng pagsasama na gumagamit ng high-frequency acoustic vibration upang lumikha ng init sa interface sa pagitan ng dalawang bahagi. Ang panginginig ng boses ay inilalapat nang lokal, sa ilalim ng presyon, at ang mga materyales ay nagsasama nang walang bultuhang pagkatunaw na nangyayari sa maginoo na hinang. Isa itong praktikal na paraan para sa mga thermoplastics, nonwovens, films, at ilang partikular na metal, at naging pamilyar itong tanawin sa mga linya ng produksyon kung saan mahalaga ang malinis, mabilis, at nauulit na mga bono. Sa Changzhou Aoheng Machinery, ang ultrasonic welding ay hindi abstract na paksa; ito ang prinsipyo sa likod ng mga makinang ginagawa namin para sa mga tagagawa ng tela, hindi pinagtagpi, disposable-product, at plastic-part. Ang kapaki-pakinabang na bahagi ay ang pag-unawa kung ano ang kailangan ng proseso mula sa materyal, tooling, at setup, kaya ang isang mahusay na weld ay nauulit sa halip na hindi sinasadya.

Paano Gumagana ang Ultrasonic Welding Process

Ang isang ultrasonic welding system ay may diretsong stack: isang power supply, isang transducer, isang booster, isang sonotrode o sungay, at isang anvil o kabit. Ang transducer ay nagko-convert ng elektrikal na enerhiya sa mekanikal na panginginig ng boses, ang booster ay nag-aayos ng amplitude, at ang sungay ay naghahatid ng vibration na iyon sa workpiece. Hawak ng anvil ang bahagi at hinuhubog ang contact point. Ang isang karaniwang cycle ay tumatakbo sa anim na hakbang:

1. Ang mga bahagi ay inilalagay sa isang kabit o sa isang palihan.
2. Bumaba ang sungay at kumakapit sa itaas na bahagi.
3. Ang puwersa ng pag-clamping ay inilalapat upang hawakan ang mga bahagi nang magkasama.
4. Ang panginginig ng boses ay tumatakbo para sa isang itinakdang oras ng weld, na nagdudulot ng friction at init sa joint.
5. Ang vibration ay humihinto, at ang mga bahagi ay pinipigilan sa ilalim ng presyon sa oras ng paghawak.
6. Ang sungay ay binawi, at ang nakagapos na pagpupulong ay tinanggal.

Ang dalas, amplitude, puwersa, oras ng pag-welding, at oras ng paghawak ay ang mga pangunahing parameter. Ang isang 20 kHz system ay karaniwan para sa matatag na mga bahagi ng plastik, habang ang 30 hanggang 40 kHz ay ​​kadalasang pinipili para sa mas pinong trabaho. Ang mas mataas na amplitude ay hindi awtomatikong mas mahusay; masyadong maraming maaaring markahan ang ibabaw, makapinsala sa mga hibla, o pumutok ng mga malutong na bahagi. Ang oras ng paghawak ay mahalaga gaya ng oras ng pag-welding dahil ang joint ay dapat lumamig sa ilalim ng presyon bago bawiin ang sungay. Para sa spot joining at maliliit na plastic assemblies, ang isang dedikadong bench-mounted unit ay maaaring gawing mas madali ang setup at repeatability, at ang AH50Q ultrasonic spot welding machine ay isang praktikal na halimbawa ng diskarteng iyon.

AH-50Q Ultrasonic Spot Welding Machine para sa Textile Assembly Bench-mounted spot welder para sa nonwoven handbags, mask ear loops, at plastic assemblies, na may foot-pedal control at pattern molds para sa mga repeatable joins. Tingnan ang Produkto →

Aling Mga Materyales ang Mahusay na Tumutugon sa Ultrasonic Welding

Ang pag-uugali ng materyal ay nagpapasya kung ang ultrasonic welding ay angkop. Ang mga amorphous thermoplastics ay karaniwang nagpapadala ng panginginig ng boses; Ang mga semi-crystalline na resin ay maaaring magwelding ngunit kadalasan ay nangangailangan ng mas mahigpit na mga bintana ng proseso. Ang mga nonwoven at film ay nagbubuklod sa pamamagitan ng localized fiber o surface fusion, habang ang mga manipis na metal ay nagsasama sa pamamagitan ng solid-state deformation sa halip na natutunaw. Ang talahanayan sa ibaba ay nagbibigay ng praktikal na panimulang punto, ngunit ang mga eksaktong resulta ay nakadepende sa grado, kapal, additives, at tooling.

Kung hindi ka sigurado kung ang isang resin o laminate ay magwe-weld nang malinis, magsimula sa isang maliit na sample run at siyasatin ang joint sa ilalim ng load. Nagtataglay kami ng mas mahabang hanay ng mga tala sa pagiging tugma ng materyal sa aming teknikal na library para sa mga team na nangangailangan ng mas malalim na panimulang punto.

Tooling, Pinagsanib na Disenyo, at ang Mga Detalye na Nagpapasya sa Kalidad

Ang tooling ay kung saan maraming ultrasonic welding project ang nagtagumpay o nabigo. Ang isang sungay na idinisenyo para sa isang joint ay maaaring mali para sa isa pa, at ang isang kabit na nakabaluktot ay magnanakaw ng enerhiya mula sa weld. Mahalaga rin ang pinagsamang disenyo. Ang isang direktor ng enerhiya ay nagtutuon ng panginginig ng boses sa unang linya ng pakikipag-ugnay, ang isang shear joint ay nagbibigay ng interference na akma para sa mas malakas na mga selyadong assemblies, at ang mga layout ng dila-at-uka ay tumutulong sa pag-align ng mga bahagi. Para sa mga tela at nonwoven, ang horn face at anvil pattern ay kumokontrol sa hitsura, lambot, at kalidad ng gilid. Ang isang pagod na sungay o isang hindi maayos na suportadong anvil ay maaaring makabuo ng hindi pare-parehong mga bono kahit na ang mga setting ng makina ay mukhang tama.

Para sa tela at nonwoven na gawa, ang profile ng sungay at pattern ng anvil ay kadalasang nagpapasya kung malambot, patag, o pandekorasyon ang pakiramdam. Ang aming mga welding na sungay na naka-optimize sa textile ay binuo nang nasa isip ang balanseng iyon, at isa ang mga ito sa mas tahimik na dahilan kung bakit nananatiling pare-pareho ang linya ng produksyon.

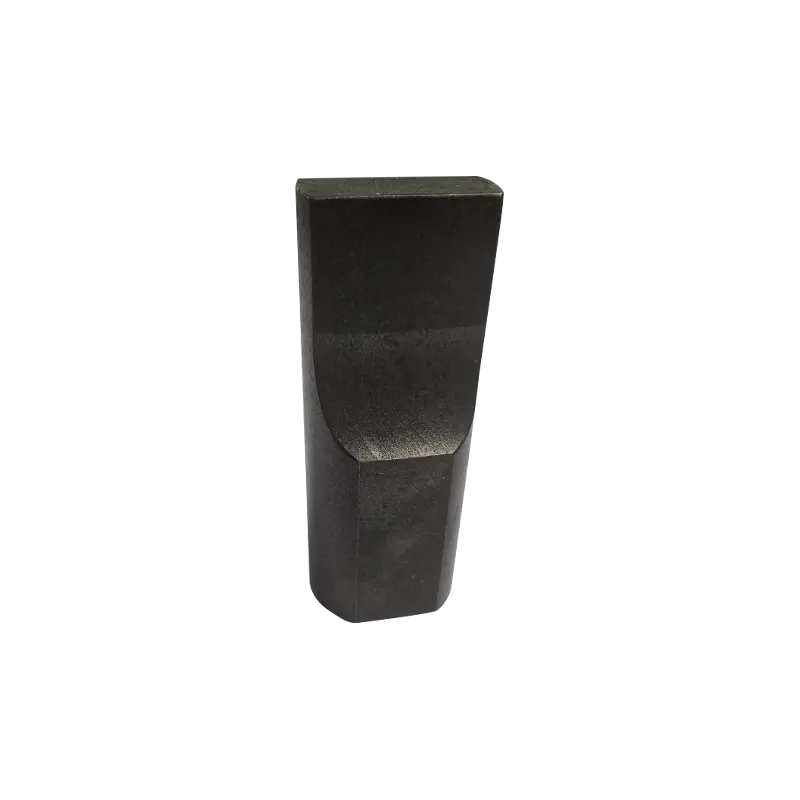

AH Textile-Optimized Ultrasonic Welding Horns Ultrasonic horn accessory para sa hinang o pagputol ng tela, na inaalok sa maraming amplitude at frequency upang suportahan ang pare-parehong paglipat ng enerhiya sa hindi pinagtagpi at pagproseso ng tela. Tingnan ang Produkto →

Mga Praktikal na Parameter at Pagsusuri sa Setup

Bago baguhin ang makina, suriin ang mga pangunahing kaalaman. Karamihan sa mga problema sa welding ay hindi mahiwaga; ang mga ito ay isang maluwag na kabit, isang maruming ibabaw, o isang parameter na naanod.

• Patuyuin ang materyal kung ang resin ay hygroscopic, at panatilihing walang langis, alikabok, at mga release agent ang mga ibabaw.
• Suriin ang katigasan ng kabit at suporta sa bahagi; ang paggalaw sa ilalim ng presyon ay nagpapahina sa hinang.
• Suriin ang mukha ng sungay kung may pagkasuot, pag-ipit, o hindi pantay na pagkakadikit.
• Kumpirmahin na ang presyon ng pag-clamping ay pare-pareho sa bawat pag-ikot.
• I-adjust ang amplitude at weld time sa maliliit na hakbang, pagkatapos ay i-verify ang hold time.
• Magpatakbo ng pull test o peel check sa aktwal na materyal sa produksyon, hindi lamang isang sample mula sa bodega.

Kung saan Nababagay ang Ultrasonic Welding sa Produksyon

Lumalabas ang ultrasonic welding kung saan hindi maginhawa ang init, pandikit, o tahi. Sa mga tela at nonwoven, ginagamit ito para sa mga epekto ng puntas, hemming, quilting, slitting at sealing, at composite bonding. Sa mga disposable na produkto, pinagsasama nito ang mga takip ng sapatos, takip, punda, guwantes, at sanitary napkin nang walang sinulid na pananahi. Ginagamit ito ng mga packaging team para sa mga seal at tamper-evident joints, habang ginagamit ito ng mga automotive at electronics manufacturer para sa maliliit na plastic assemblies at wire termination. Ang produksyong medikal ay umaasa dito kapag mahalaga ang malinis at paulit-ulit na bono.

Sa aming sariling hanay ng produkto, lumilitaw ang parehong mga prinsipyo sa mga ultrasonic lace machine, quilting machine, slitting at crosscutting machine, disposable-product machine, at dedikadong welding unit. Ang aming hanay ng ultrasonic welding machine sumasaklaw sa mga format ng handheld, spot, placket, at plastic welding, kaya ang tamang panimulang punto ay nakasalalay sa joint kaysa sa isang uri ng makina. Para sa mga pagkukumpuni sa field, sampling, o maikling pagtakbo, ang isang handheld ultrasonic welder gaya ng AH30 ay nagbibigay sa iyo ng isang kapaki-pakinabang na tulay sa pagitan ng bangko at linya ng produksyon.

AH-30 Handheld Ultrasonic Spot Welder para sa Field at Short Run Portable na 28/35 kHz ultrasonic welder para sa pagdugtong ng mga manipis na plastik, nonwoven, at wire, na angkop sa pagkukumpuni, pagsa-sample, at maikling production run. Tingnan ang Produkto →

Kaligtasan, Pagpapanatili, at Mga Karaniwang Maling Hakbang

Ang ultrasonic welding ay karaniwang malinis, ngunit hindi ito walang panganib. Ang mataas na dalas ng vibration ay maaaring makaapekto sa pandinig sa paglipas ng panahon, kaya ang mga enclosure at proteksyon sa pandinig ay nararapat na seryosohin. Ilayo ang mga kamay sa sungay at anvil habang nagbibisikleta, gumamit ng mga pamamaraan ng lockout sa panahon ng pagbabago ng tool, at magbigay ng bentilasyon o fume extraction kapag nagtatrabaho sa mga plastik na naglalabas ng volatiles. Sa panig ng pagpapanatili, suriin ang pagkasuot ng sungay, pagpapalamig ng transduser, kundisyon ng cable, at pagkakahanay ng kabit sa isang regular na iskedyul. Ang isang karaniwang maling hakbang ay ang paghabol ng higit na kapangyarihan kapag ang tunay na isyu ay isang pagod na sungay, isang nakabaluktot na kabit, o hindi pare-pareho ang mga sukat ng bahagi. Ang isa pa ay ang pag-aakalang ang isang weld na mukhang maganda ay hahawak sa ilalim ng pagkarga; ang isang simpleng paghila o pagbabalat ay nakakakuha ng mas maraming problema kaysa sa isang visual na inspeksyon.

Pagpili ng Tamang Ultrasonic Welding Equipment

Ang pagpili ng kagamitan ay nagsisimula sa materyal at sa pinagsamang, hindi sa pahina ng catalog. Itanong kung saan ginawa ang mga bahagi, gaano kakapal ang mga ito, gaano karaming bahagi ng hinang ang nasasangkot, at kung anong oras ng pag-ikot ang kailangan ng linya. Pagkatapos ay isaalang-alang ang antas ng automation: ang isang handheld unit ay maaaring sapat para sa pag-aayos at mababang dami ng trabaho, habang ang isang fixture-based na makina na may kontroladong puwersa, oras, at hold ay mas mahusay para sa pagkakapare-pareho ng produksyon. Mahalaga rin ang suporta sa tool, dahil ang mga sungay at mga kabit ay hindi pangkalahatan. Sa Changzhou Aoheng Machinery, gumagawa kami ng ultrasonic equipment para sa textile, nonwoven, disposable-product, at plastic application, at nag-supply kami ng mga customer sa mahigit tatlumpung bansa. Kapaki-pakinabang ang karanasang iyon kapag ang isang karaniwang makina ay nangangailangan ng isang custom na sungay, ibang anvil, o isang kabit na iniayon sa isang awkward na hugis ng bahagi.

Kung tumitimbang ka ng bagong proseso ng ultrasonic, ang pinaka-maaasahang susunod na hakbang ay isang sample na pagsubok na may aktwal na materyal at pinagsamang geometry. Dalhin sa amin ang bahagi, ang failure mode, at ang target ng produksyon, at matutulungan ka naming paliitin ang format ng machine, tooling, at window ng proseso. Paghahanda ng mga reward sa ultrasonic welding, at ang mahinahon at suportadong setup ay kadalasang nakakatalo sa mahabang listahan ng mga feature ng makina.
