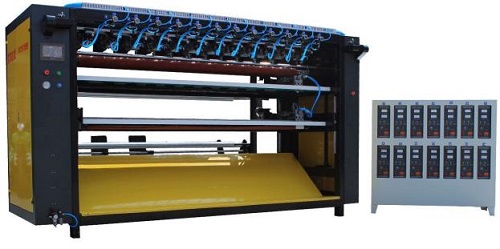

Ang ultrasonic slitting at cross-cutting machine para sa mahusay na pagproseso ng tela

Ang ultrasonic sitting at machine ng pagputol ng cross nag-aalok ng isang pinagsamang solusyon para sa pagputol ng tela ng high-precision. Dinisenyo gamit ang advanced na automation, pinagsasama ng kagamitan na ito ang teknolohiyang ultrasonic na may sentralisadong kontrol ng PLC, na nag-stream ng buong proseso ng paggawa mula sa hindi pag-iwas sa pagdulas, pag-cross-cut, at pangwakas na output. Ang mahusay na layout at napapasadyang mga pagpipilian ay ginagawang angkop para sa iba't ibang mga uri ng tela, lalo na sa mga may pagkalastiko o pinong mga texture.

Mga pagtutukoy

Model: AH-2200
Power Supply: 380V
Generator Power: 800W × Maramihang mga yunit
Frequency ng Output: 20kHz
Bilis ng pagtatrabaho: 1–20 metro/minuto
Paghahati ng lapad: nababagay
Max na hindi nagnanais ng diameter: 800mm
Pag-cross-Cutting: Single Blade / Multi-Blade (8.5N Stepper Motor)
Mga motor:

• 3.5kW Servo Motor × 1

• 60n stepper motor × 1

• 2.2kW Transmission Motor na may Inverter × 1
  System ng Drive: Ganap na awtomatiko
  Timbang ng makina: 1800-25500kg
  Pagproseso ng Daloy: Pag-ibig → Mechanical Sitting → Cross-Cutting → Output

Mga pangunahing tampok

1. Awtomatikong operasyon
   Pagpapalit ng tradisyonal na mga pamamaraan ng karayom-at-thread, ang system ay ganap na awtomatiko na may sentralisadong kontrol ng PLC. Ang lahat ng mga aksyon ay nakumpleto sa pagkakasunud -sunod, pagbabawas ng manu -manong paggawa at pagpapabuti ng kahusayan.

2. Ang pag-igting na kinokontrol ng tensyon
   Ang air-expanding shaft ay kontrolado ng pag-igting ng isang nakalaang motor, na nagpapahintulot sa matatag na pagpapakain ng materyal.

3. Awtomatikong pagwawasto sa gilid
   Tinitiyak ng isang sistema ng pagwawasto ng auto-correction na pare-pareho ang pag-align ng materyal, pagbabawas ng mga rate ng error at pagpapahusay ng pagputol ng katumpakan habang pinapanatili ang kahusayan ng enerhiya.

4. Nababagay na mekanismo ng pagputol
   Sinusuportahan ng makina ang linear na gabay na gabay na patayo at matatag na high-speed cross-cutting. Ang mga natapos na mga gilid ng tela ay malinis at walang pag -fraying, na may napapasadyang mga pagpipilian sa lapad.

5. Napapasadyang mga pagpipilian sa talim
   Batay sa mga pangangailangan ng customer, ang single-blade cross-cutting ay maaaring mai-configure upang mapabuti ang kahusayan para sa mga mas malaking laki ng mga produkto.

Two-blade kumpara sa three-blade na pagsasaayos

Two-blade system
Ang two-blade setup ay may kasamang isang de-koryenteng gabinete, pangunahing slitting at cross-cutting unit, at isang compact na bakas ng paa. Ang tela ay pinakain mula sa itaas, na gumagalaw nang direkta mula sa itaas na mga roller hanggang sa mga vertical blades sa itaas ng seksyon ng cross-cut. Ang mas maikling proseso ng proseso na ito ay mainam para sa mga nababanat na materyales, dahil pinapaliit nito ang kahabaan at pagbaluktot.

Ang bawat talim ng cross-cutting ay nakapag-iisa na naka-mount, na ginagawang mas madali upang ayusin o alisin batay sa mga kinakailangan sa laki ng produkto. Ang distansya sa pagitan ng itaas at mas mababang mga blades ay maaaring nababagay hanggang sa 800mm. Ang reverse-rotation clamping roller ay tumutulong sa mga materyales na mahulog nang malinis nang hindi nakakakuha ng mga roller.

Three-blade system
Ang bersyon na ito ay hindi nagtatampok ng isang panlabas na elektrikal na gabinete at nangangailangan ng isang mas malaking lugar ng pag -install. Ang tela ay pinakain mula sa ibaba, at ang slitting section ay nagpapatakbo bilang isang independiyenteng yunit. Ang bawat set ng ultrasonic blade ay tumutugma nang patayo, pinasimple ang pag -align at pagsasaayos ng laki.

Matapos ang pagdulas, ang isang palipat-lipat na bar ay nagpapadala ng mga signal upang ma-trigger ang cross-cutting. Ang mga blades ng cross-cutting ay nakahanay sa isang ibinahaging panel, na ang bawat stroke ng kutsilyo ay limitado sa pamamagitan ng disenyo. Habang ang mga hindi nagamit na blades ay maaaring alisin, ang pagpapatakbo ng base plate ay nananatiling pinag -iisa. Ang paggamit ng mas kaunting mga blades ay maaaring magpakilala ng kaunting kawalan ng timbang, kaya ang mga two-blade system ay ginustong para sa mas malaking laki ng produkto.

Mga pagsasaalang -alang sa istruktura

Ang mga vertical blades sa three-blade na bersyon ay hindi inirerekomenda na ma-posisyon sa itaas ng seksyon ng cross-cutting. Ang paggawa nito ay makabuluhang madaragdagan ang taas ng makina, nakakaapekto sa katatagan, kadalian ng pagpapanatili, at logistik - lalo na para sa mga pag -install sa itaas na sahig o sa pamamagitan ng makitid na mga puntos ng pag -access.

Saklaw ng laki ng pagputol

• Minimum na laki ng cross-cut: 20 × 20 cm

• Minimum na laki ng pagdulas: 15 × 15 cm

Ang apat na talim na bersyon ay sumusunod sa parehong prinsipyo ng pagtatrabaho bilang ang tatlong talim, na may lamang isang bahagyang nadagdagan sa pangkalahatang taas.

Ang Ultrasonic Slitting at Cross-Cutting Machine ay naghahatid ng tumpak na mga resulta, napapasadyang kakayahang umangkop, at matatag na pagganap-ginagawa itong isang maaasahang solusyon para sa mga modernong kapaligiran sa pagmamanupaktura ng tela. $
